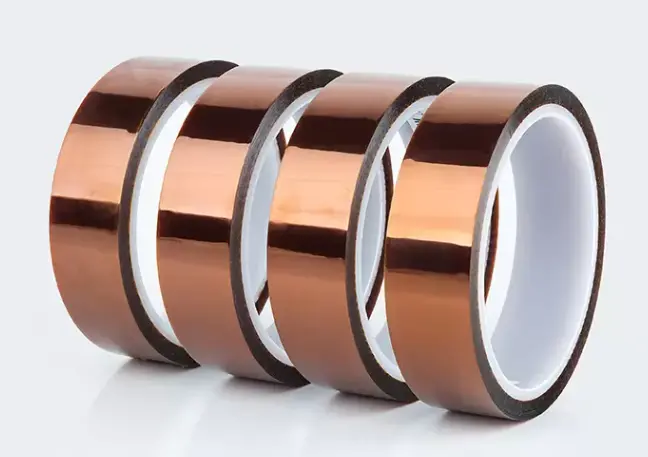

Onde a fita adesiva se encaixa na fabricação de baterias de lítio

A fita adesiva é usada em vários pontos da fabricação de baterias de lítio, mas raramente existe simplesmente para “colar algo”. Em uma célula ou conjunto de bateria, a fita pode fornecer isolamento elétrico, fixação temporária, proteção de bordas, posicionamento de componentes, retardamento de chama ou proteção contra danos mecânicos. A fita certa depende, portanto, do que o processo está tentando controlar.

Para os fabricantes de baterias, a questão mais útil não é qual fita tem o adesivo mais forte. É onde a fita será aplicada, o que ela entrará em contato, quanto tempo ela precisa permanecer no lugar e quais condições ela deverá suportar durante a montagem e operação.

A fita adesiva tem funções diferentes em diferentes estágios da bateria

A produção de baterias envolve uma sequência de processos nos quais os materiais são manuseados, montados, comprimidos, soldados, isolados e embalados. Os requisitos de fita mudam de acordo. Um material que funciona bem para fixação temporária de componentes pode ser inadequado para isolamento elétrico, enquanto uma fita isolante de alta temperatura pode ser desnecessária para uma etapa de posicionamento de baixa tensão.

As principais aplicações podem ser agrupadas em quatro funções: fixação e posicionamento, isolamento elétrico, proteção e controle de processos.

Esta distinção é importante porque a fita de fabricação da bateria está exposta a tensões muito diferentes dependendo da sua localização. Uma fita aplicada antes da soldagem pode precisar tolerar o calor do processo, enquanto uma fita usada após a montagem da célula pode precisar principalmente manter o isolamento sem se deslocar.

O isolamento de abas é uma das aplicações de fita mais críticas

A aba do eletrodo é uma área particularmente sensível porque cria uma transição direta entre a estrutura elétrica interna da célula e o ponto de conexão externo. A fita ao redor desta área deve fornecer isolamento sem interferir no posicionamento da aba, na soldagem ou na montagem subsequente.

A fita isolante Tab é comumente selecionada por sua combinação de desempenho dielétrico, estabilidade dimensional, adesão e resistência às condições encontradas durante a montagem da célula. O adesivo excessivamente macio pode migrar sob pressão, enquanto um suporte excessivamente rígido pode não se adaptar bem à geometria da aba.

Para aplicações em baterias de lítio, os fabricantes devem avaliar:

• Rigidez dielétrica e confiabilidade de isolamento na tensão necessária.
• Comportamento adesivo em torno de abas metálicas, superfícies revestidas e materiais adjacentes ao separador.
• Resistência ao calor, exposição a eletrólitos e movimento mecânico, quando aplicável.

O objectivo não é simplesmente criar uma camada de isolamento mais espessa. Uma fita difícil de posicionar com precisão pode criar rugas, bordas expostas ou sobreposição desnecessária de material, o que complica a montagem automatizada.

Para aplicações que exigem dimensões personalizadas ou combinações de materiais, a fita isolante com aba personalizada pode ser desenvolvida em torno da geometria da aba e do método de produção, em vez de forçar um rolo padrão em um processo para o qual não foi projetado.

Fita de fixação celular ajuda a controlar o movimento durante a montagem

As células da bateria contêm componentes que devem permanecer posicionados com precisão antes que a estrutura circundante forneça suporte mecânico permanente. A fita pode ser usada para fixação temporária, posicionamento de componentes e fixação de camadas durante a montagem.

Isto é particularmente relevante quando um componente deve permanecer em posição enquanto ocorre outra operação de fabricação. A fita precisa de aderência inicial suficiente para evitar movimentos, mas a adesão excessiva pode criar problemas quando os componentes precisam ser reposicionados ou quando a remoção da fita faz parte do processo.

Uma seleção prática deve considerar três características adesivas distintas:

1. Aderência inicial — a rapidez com que a fita adere ao substrato após a aplicação.
2. Segurando o poder — se continua resistindo ao movimento durante a montagem.
3. Comportamento de remoção – se deixa resíduos de adesivo ou danifica a superfície.

Essas propriedades não são intercambiáveis. Uma fita com adesão de remoção muito alta ainda pode ter um desempenho ruim se não fornecer força de fixação suficiente sob a direção real da carga.

Para a montagem automatizada de baterias, a consistência é muitas vezes mais importante do que alcançar o maior número de adesão possível. Variações no revestimento adesivo, na espessura do suporte ou nas características de liberação podem afetar a confiabilidade da alimentação e aplicação da fita de rolo a rolo.

O isolamento da bateria requer mais do que um suporte não condutor

O isolamento elétrico é uma das funções mais importantes da fita adesiva na fabricação de baterias. No entanto, a simples escolha de uma fita feita de um material eletricamente isolante não garante um desempenho confiável em uma aplicação de bateria.

A construção completa da fita é importante. O material de suporte, o sistema adesivo, a espessura, a rigidez dielétrica, a estabilidade dimensional e a resistência ao ambiente circundante contribuem para o desempenho do isolamento.

Por exemplo, uma fita pode ter excelente resistência dielétrica em condições de laboratório, mas ter um desempenho ruim se o seu adesivo amolecer na temperatura do processo ou se o suporte esticar durante a aplicação. Da mesma forma, uma fita mecanicamente forte não é necessariamente a melhor escolha quando a aplicação requer isolamento preciso em torno de um componente pequeno.

Fita isolante correspondente à estrutura da bateria

Diferentes componentes da bateria criam diferentes desafios de isolamento. Guias, barramentos, superfícies de células, terminais e estruturas de módulos podem exigir diferentes construções de fita.

É por isso que a fita de fixação de terminação de bateria e outras construções específicas de bateria devem ser avaliadas como parte do projeto elétrico e mecânico completo, em vez de serem tratadas como consumíveis genéricos.

Fita de terminação de bateria protege áreas que precisam de isolamento controlado

As áreas de terminação geralmente requerem uma combinação de fixação e isolamento. A fita pode ajudar a proteger a extremidade de uma camada de envolvimento, proteger uma transição exposta ou impedir o movimento em um ponto de terminação.

O adesivo deve manter contato suficiente sem apertar excessivamente durante o enrolamento, prensagem ou manuseio. O suporte também precisa permanecer estável o suficiente para que a fita não encolha, rache ou exponha o material subjacente.

Para fabricantes que trabalham com diferentes formatos de células, a fita terminal de bateria pode precisar ser personalizada em termos de largura, espessura, resistência adesiva e desempenho de temperatura. Uma fita estreita que funciona bem em um projeto de célula pode não fornecer sobreposição adequada em outro.

A seleção deve, portanto, começar com a geometria da terminação e o método de montagem, e não apenas com uma categoria de fita.

O retardo de chama se torna mais importante no nível do módulo e do pacote

À medida que os sistemas de baterias se tornam maiores, a fita pode ser usada em torno dos componentes onde o desempenho retardador de chamas é uma parte importante da estratégia geral de segurança. Isto é particularmente relevante quando a fita é posicionada perto de conexões elétricas, estruturas de isolamento ou áreas onde o calor pode acumular-se.

A fita para bateria retardadora de chamas não deve ser selecionada apenas porque a descrição do produto contém as palavras “retardador de chamas”. Os compradores devem verificar o padrão de teste aplicável, construção, espessura e certificação real ou documentação de teste.

Há também uma diferença entre retardamento de chama e resistência térmica. Uma fita pode resistir a temperaturas elevadas sem necessariamente fornecer o comportamento de chama necessário, e uma construção retardadora de chama ainda pode ter limitações em altas temperaturas de operação contínua.

Por esta razão, os fabricantes de baterias devem definir os requisitos em termos da aplicação real: exposição à temperatura, comportamento de ignição, isolamento elétrico, estabilidade adesiva e duração da exposição.

A compatibilidade adesiva é importante em relação aos materiais da bateria

A fabricação de baterias apresenta uma gama mais ampla de materiais do que muitas aplicações de montagem convencionais. Dependendo da célula e do processo, a fita pode entrar em contato com metais, folhas revestidas, polímeros, filmes isolantes, superfícies pintadas ou outros materiais com suporte adesivo.

Uma fita que se liga fortemente a um substrato pode se comportar de maneira muito diferente em outro. Energia superficial, limpeza, condição do revestimento, rugosidade e pressão durante a aplicação afetam a ligação final.

Isto é especialmente importante quando a fita é aplicada em superfícies que podem conter vestígios de óleos de processamento ou contaminação. Na produção, a preparação inconsistente da superfície pode criar mais falhas do que uma diferença modesta na resistência adesiva nominal.

Para validação da produção, os fabricantes devem testar a fita no substrato real e nas condições reais do processo, incluindo pressão de aplicação, temperatura, tempo de permanência e requisitos de remoção.

Eletrólito e exposição térmica devem ser testados antes da produção

Os ambientes de bateria podem expor os materiais a condições que não são representadas pelas aplicações comuns de fita. Se a fita for posicionada onde possa encontrar eletrólitos, temperaturas elevadas, compressão ou contato prolongado com materiais adjacentes, o teste de compatibilidade torna-se importante.

A questão não é simplesmente se a fita permanece fisicamente fixada. Os engenheiros também devem procurar:

• Amolecimento ou migração do adesivo.
• Perda de adesão após envelhecimento térmico.
• Encolhimento ou alteração dimensional no suporte.
• Levantamento de bordas após exposição prolongada.
• Mudanças no desempenho do isolamento.

Para um novo design de bateria, testes acelerados podem revelar modos de falha antes que a fita entre em produção em massa. Isto é particularmente valioso quando a fita é difícil de substituir após a montagem da célula ou módulo.

A fita certa depende do processo, não apenas do tipo de bateria

Um erro comum de compra é especificar uma “fita de bateria” para toda uma linha de produção. Uma célula cilíndrica, uma célula em bolsa e uma célula prismática podem usar fita de maneira diferente, e até mesmo dois produtos que usam o mesmo formato de célula podem ter requisitos diferentes devido aos seus processos de montagem.

Uma abordagem melhor é mapear os requisitos de fita para cada operação de fabricação.

Por exemplo, um fabricante de células pode precisar de fita de expansão de bateria para um estágio, uma fita isolante dedicada ao redor das abas e uma fita de fixação separada para posicionamento temporário. Todos os produtos podem ser classificados genericamente como fitas adesivas para baterias, mas os seus requisitos de desempenho não são os mesmos.

O mesmo princípio se aplica aos sistemas de armazenamento de energia. Uma fita selecionada para uma bateria compacta de consumo não deve ser automaticamente transferida para um módulo de armazenamento de energia industrial sem validação.

O que os compradores de fita de bateria devem solicitar de um fornecedor

A documentação técnica é mais útil quando reflete os requisitos reais de produção. Em vez de solicitar apenas um catálogo de produtos, os fabricantes de baterias podem fornecer ao fornecedor os detalhes da aplicação e solicitar uma recomendação com base nessas condições.

Uma investigação técnica útil deve incluir:

1. Substrato e local de aplicação — como aba de alumínio, filme de polímero, invólucro de célula, barramento ou componente de módulo.
2. Condições do processo — temperatura de aplicação, pressão, enrolamento, compressão, soldagem ou condições de cura.
3. Requisitos de desempenho — tensão de isolamento, resistência à temperatura, retardamento de chama, adesão, resíduo e vida útil esperada.

O fornecedor deverá então ser capaz de fornecer dados técnicos abrangendo espessura, material de suporte, tipo de adesivo, adesão, resistência à tração, desempenho dielétrico, faixa de temperatura e documentação de conformidade relevante.

Para fabricantes provenientes da China, trabalhar diretamente com um fabricante de fita para bateria  também pode facilitar a personalização quando as dimensões padrão da fita não correspondem ao processo de produção.

Por que a seleção da fita deve ser validada antes da produção em massa

A fita é barata em comparação com a própria bateria, mas uma falha na fita pode ter consequências muito além do custo do rolo. A má adesão pode causar movimentos durante a montagem. O isolamento insuficiente pode criar riscos eléctricos. A migração adesiva pode contaminar componentes adjacentes. A instabilidade dimensional pode criar problemas na aplicação automatizada.

Por esta razão, a qualificação da fita deve ser tratada como uma validação de material de processo e não como uma simples decisão de compra.

Um programa de validação prático deve comparar as fitas candidatas sob as condições que elas realmente encontrarão. A adesão ao descascamento, o poder de retenção, o desempenho do isolamento, a exposição à temperatura, os resíduos, a estabilidade dimensional e a compatibilidade com o substrato devem ser considerados em conjunto.

A melhor fita adesiva para bateria, portanto, não é necessariamente a opção mais forte ou mais espessa. É a construção que fornece a função necessária sem criar problemas em outras partes do processo de fabricação. Quando a fita é selecionada de acordo com a estrutura exata da bateria e a etapa de produção, ela se torna uma parte controlada do sistema de fabricação, e não uma reflexão tardia.
